适用范围：
大型餐厅厨房、高档餐厅厨房、各式餐厅、大型员工食堂
型 号：
智能型
专 利 号：
ZL201220027489.8
智能型设备广泛应用在常规的餐饮含油废水的处理中，对餐饮废水进行固液分离、油水分离，使得废水能达标排放。具有全密封性、自动分离、自动控制、自动排油等功能。在使用过程中不仅方便快捷，更环保卫生。

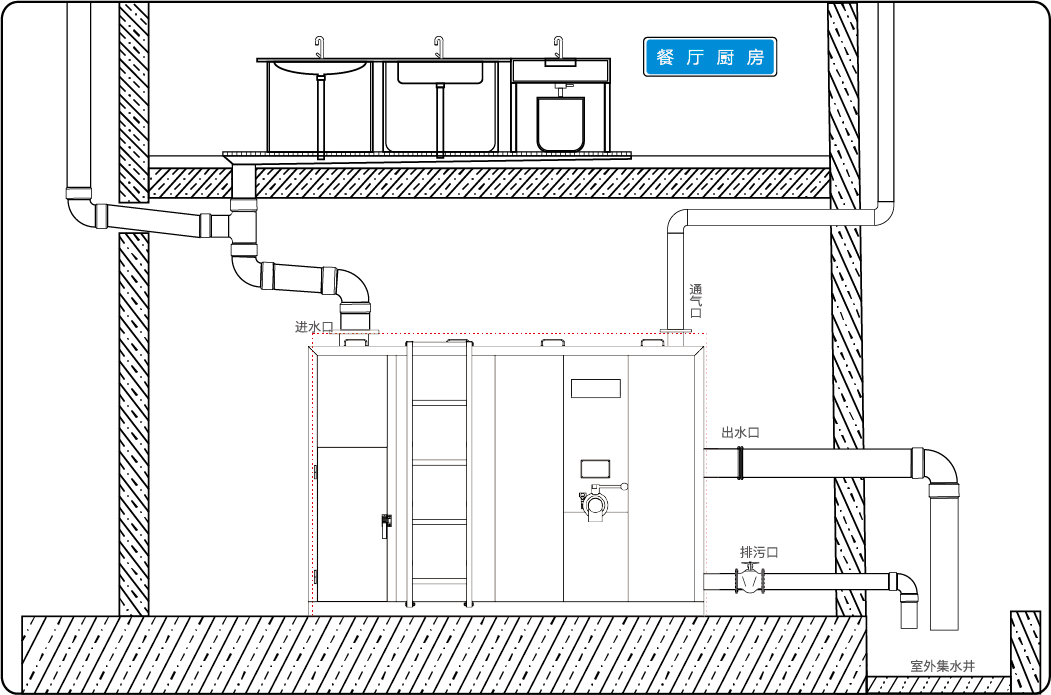

安装示意图
说明:1、设备应安装在独立设备间内，预留设备安装检修空间，设置通风设施、排水沟或地漏。
2、设备间内预留自来水管，方便人工清洗。
3、根据设备安装位置不同，出水管与市政管网标高高低，可直接对接市政管网；或经提升设备提升排入市政管网。
地上式多功能油水处理器【智能型】参数表
| 序号 | 型号 |
处理水量（m3/h） |
设备安装尺寸（L*B*H） |
管座安装尺寸（mm） | 集油箱容量（L） | 进/出水管径 | 通气管管径 | 排空管管径 | 排油管管径 | 功率（Kw） | 参考总重（T） | |
| 进水口高度（mm） | 出水口高度（mm） | |||||||||||
| H | H1 | V | DN1 | DN2 | DN3 | DN4 | ||||||
| 1 | JNCY-A-5/Z | 5 | 1850*1300*1600 | 1600 | 695 | 250 | 100/150 | 50 | 80 | 65 | 4.15 | 2.5 |
| 2 | JNCY-A-10/Z | 10 | 1950*1300*1600 | 1600 | 695 | 300 | 100/150 | 50 | 80 | 65 | 4.15 | 3.0 |
| 3 | JNCY-A-15/Z | 15 | 2050*1300*1600 | 1600 | 695 | 400 | 100/150 | 50 | 80 | 65 | 4.15 | 3.8 |
| 4 | JNCY-A-20/Z | 20 | 2150*1300*1600 | 1600 | 695 | 500 | 100/150 | 50 | 80 | 65 | 4.15 | 4.5 |
| 5 | JNCY-A-25/Z | 25 | 2250*1400*1700 | 1700 | 795 | 550 | 150/150 | 50 | 80 | 65 | 4.15 | 5.0 |
| 6 | JNCY-A-30/Z | 30 | 2350*1400*1700 | 1700 | 795 | 600 | 150/150 | 50 | 80 | 65 | 4.15 | 5.6 |
| 7 | JNCY-A-35/Z | 35 | 2450*1400*1700 | 1700 | 795 | 650 | 150/150 | 50 | 80 | 65 | 4.15 | 6.2 |
| 8 | JNCY-A-40/Z | 40 | 2550*1600*1900 | 1900 | 995 | 700 | 150/200 | 50 | 80 | 65 | 4.15 | 6.8 |
| 9 | JNCY-A-45/Z | 45 | 2650*1600*1900 | 1900 | 995 | 750 | 150/200 | 50 | 80 | 65 | 4.15 | 7.6 |
| 10 | JNCY-A-50/Z | 50 | 2750*1600*1900 | 1900 | 995 | 800 | 150/200 | 50 | 80 | 65 | 4.15 | 8.1 |
说明:1、上述参数表中的型号规格为常规标准型号，同时也可根据项目现场情况和客户要求进行非标设计，处理水量最高可达100m3/h。

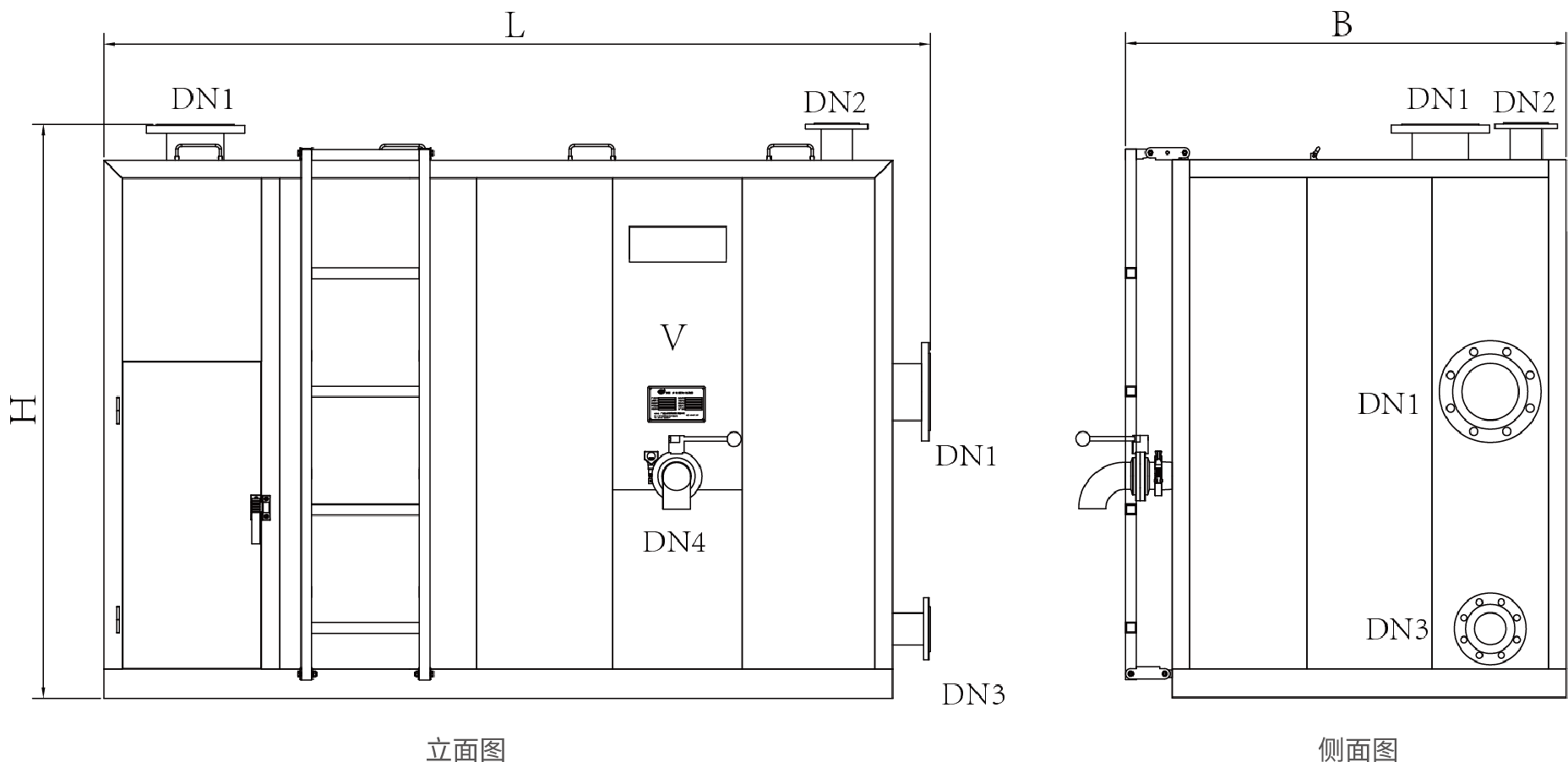

尺寸图
