适用范围：
大型餐厅厨房、高档餐厅厨房、各式餐厅、大型员工食堂
型 号：
埋地型
专 利 号：
ZL201220027489.8

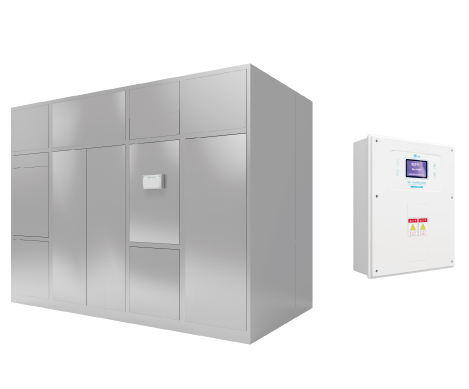

埋地型设备主要应用在不具备独立设备间或室内不便安装的环境下，其功能选择可选全自动型或智能型。除在安装方式上有所不同，在设备的使用功能及处理效果上和所选择的功能类型是相同的。
安装示意图
说明:1、室外埋地式安装时应提前做好各管道的预埋套管，方便管路对接。
2、室外埋地式还应根据顶部是否过车等因素考虑顶盖制作方式，若考虑过车、过人，顶盖应做钢筋混凝土盖板，同时应预留检修人口和不小于1000mm的检修空间。若不考承重问题，顶盖可用钢板制作，且不用制作人孔和预留检修空间。
3、室外埋地式由于检修维护工作都由顶部进行，所以功能选择时宜选择顶部外置式安装方式，方便设备维护检修。
说明:1、室内埋地式安装时应考虑设备正面预留不小于1000mm检修维护空间。设备功能选择时宜选用外置式安装方式。
2、由于室内埋地式安装类似于将设备间下沉，故地上式安装过程中所需要考虑的各种因素，在室内埋地式安装过程中都应加以考虑。
3、室内埋地式安装过程中出于安全考虑，应设置顶盖或做好安全警示标志，防止人员跌落基坑内，造成人员伤亡。
地上式多功能油水处理器【埋地型】参数表
| 管座安装尺寸（mm） | |||||||||||
| 序号 | 型号 |
处理水量（m3/h） |
设备安装尺寸（L*B*H） |
进水口高度（mm） | 出水口高度（mm） | 集油箱容量（L） | 进/水口管径（mm） | 通气管管径（mm） | |||
| 排油管管径（mm） | 功率（Kw） | 参考总重（T） | |||||||||
| H | H1 | V | DN1 | DN2 | DN4 | ||||||
| 1 | JNCY-B-5/Z | 5 | 1850*1100*1600 | 1600 | 695 | 250 | 100/150 | 80 | 40 | 2.57 | 2.4 |
| 2 | JNCY-B-10/Z | 10 | 1950*1100*1600 | 1600 | 695 | 300 | 100/150 | 80 | 40 | 2.57 | 2.8 |
| 3 | JNCY-B-15/Z | 15 | 2050*1100*1600 | 1600 | 695 | 400 | 100/150 | 80 | 40 | 2.57 | 3.6 |
| 4 | JNCY-B-20/Z | 20 | 2150*1100*1600 | 1600 | 695 | 500 | 100/150 | 80 | 40 | 2.57 | 4.3 |
| 5 | JNCY-B-25/Z | 25 | 2250*1200*1750 | 1750 | 795 | 550 | 150/150 | 100 | 40 | 2.57 | 4.8 |
| 6 | JNCY-B-30/Z | 30 | 2350*1200*1750 | 1750 | 795 | 600 | 150/150 | 100 | 40 | 2.57 | 5.4 |
| 7 | JNCY-B-35/Z | 35 | 2450*1200*1750 | 1750 | 795 | 650 | 150/150 | 100 | 40 | 2.57 | 6.0 |
| 8 | JNCY-B-40/Z | 40 | 2550*1400*1900 | 1900 | 995 | 700 | 150/150 | 100 | 40 | 2.57 | 6.6 |
| 9 | JNCY-B-45/Z | 45 | 2650*1400*1900 | 1900 | 995 | 750 | 150/150 | 100 | 40 | 2.57 | 7.4 |
| 10 | JNCY-B-50/Z | 50 | 2750*1400*1900 | 1900 | 995 | 800 | 150/150 | 100 | 40 | 2.57 | 7.9 |
说明:1、上述参数表中的型号规格为常规标准型号，同时也可根据项目现场情况和客户要求进行非标设计，处理水量最高可达100m3/h。
